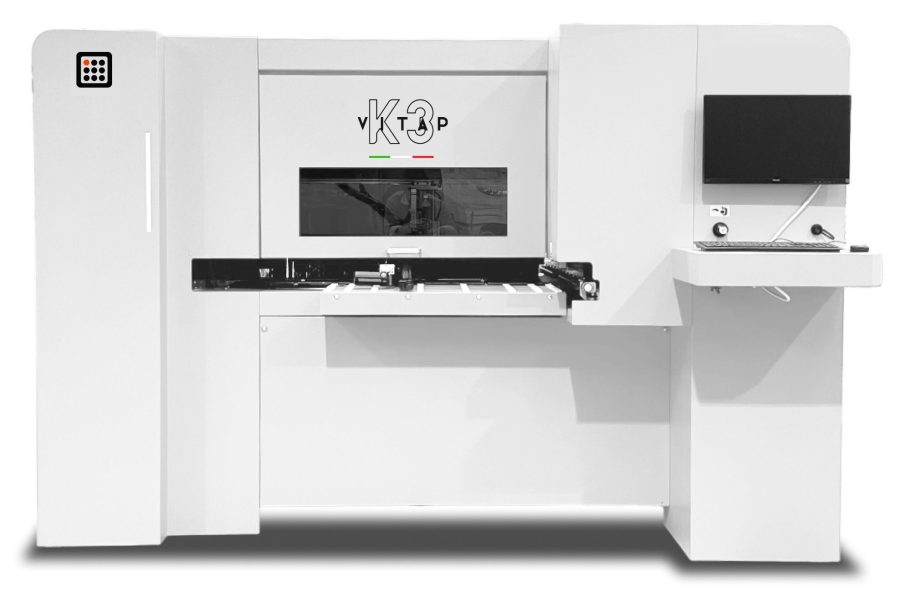

K3
Ausstattungen
Basic
alle Maschinen verfügen über
• DDT-Vorschubsystem zur
nahtlosen Bearbeitung
• Laservermessung zur
exakten Positions-
bestimmung
• Echtes 4-seitiges
Formatieren von
1 mm bis zu 3 mm
• Keine Längenbegrenzung
der Teile auf der X-Achse
• NC-Hops 8
intuitive Programmierung
dank etabliertem WOP-
System
Professional
wird um folgende Funktionen ergänzt
• Tochmonitor
• Streifennesting
• Verlängerung der Roll-
bahnen vorne und hinten
• Zusätzliche Andruckeinheit
von oben
• Schmalteilevorrichtung um
die minimale Teilebreite auf
70 mm zu reduzieren.
Industrial
erhält zusätzlich weitere Feature
• "FREE NESTING" System
• Barcodeleser mit
Softwaremodul
• USV für den PC
• Automatische Positio-
nierung der linken
Anschlagsschiene
• Automatische Schmierung
mit 2 kg Fettkartusche
Zahlen und Fakten
Technische Daten
- Anzahl unabhängiger, vertikaler Spindeln: 12
- Anzahl unabhängiger, horizontaler Spindeln auf der X-Achse: (2+2)
- Anzahl horizontaler Bohrspindeln auf der Y-Achse: (2+2)
- 1 Säge (Ø 100 mm)
- Elektrospindel 5 kW mit ISO30 Kegel (12.000-24.000 UpM)
- Max. Werkstückgewicht: 40 kg
- Max. Werkstückmaße: X unbegrenzt / Y 1.250 mm / Z 50 mm
- Min. Werkstückmaße: X 270 mm / Y 150 mm (70 op) / Z 3 mm
- Vorschubgeschwindigkeit: 25 m/Min
- Drehzahl Spindeln: 3.600 UpM
- Drehzahl Säge: 7.000 UpM
- Max. horizontaler Werkzeug-Ø: 12 mm
- Max. Bohrtiefe horizontal: auf der X und Y axis 35 mm
- Max. Bohrtiefe vertikal: 43 mm
- Max. vertikaler Werkzeug-Ø: 35 mm
- Motor: 1,7 kW
- verstellbarer Nullpunkt für 4-seitiges Formatieren
- CE konform
- Zwei Klammern sorgen für einen unterbrechungsfreien Werkstücktransport.
- Der Bediener führt das Werkstück bis zum Anschlag ein.
- Beide Klammern greifen das Werkstück und positionieren es präzise.
- Während der Bearbeitung kommunizieren die Klammern miteinander, sodass Klammer #2 das Werkstück hält, bevor Klammer #1 loslässt.
- So bleibt der Vorschub auch bei linearen Fräsungen durchgehend konstant.
- Laservermessung zur Erkennung des Werkstückanfangs und -endes.
- Erfasste Werte können in das jeweilige Programm übernommen werden und dieses anpassen.
- Seitenanschläge mit Rollen, bestehend aus einem festen und einem verfahrbaren Teil, ausgestattet mit mechanischer Digitalanzeige zur automatischen Ausrichtung auf den 0-Anschlag, ermöglicht eine Materialabnahme von 1 mm bis zu 3 mm entlang der 0-Linie.
- Konstante Seitenandruckvorrichtung für präzise Positionierung an der Null-Linie.
- Automatischer 4-fach-Werkzeugwechsler.
- Einstellbarer Nullpunkt.
- Keine Begrenzung der Werkstücklänge.
Das DDT-Vorschubsystem:
Doppel-Dynamischer Transport
Peripherie und zusätzliche Features
- 20" LCD-TFT-Monitor,
alternativ 22" Full HD-Monitor optional auch als Touchscreen
- Industrie-PC
- Benutzeroberfläche WSC mit Lister, parametrischem Werkzeug und
parametrierbarem Rüsten
- USB-Anschluss
- Speicherung aller Dateien
- Makro-Programmierung
- Import von DXF-Dateien möglich
Die Zusatzpakete
Unsere fünf Pakete können Sie völlig unabhängig von der eigentlichen Maschinenausführung wählen.
Fixchip
• 6 mm Dia-Fräser
• Fixchip-Nutscheibe
35 mm mit Vorschneider • 2 Spannzangen
+ 2 Spannzangenfutter
ISO30
• Makropaket für NC-Hops
Clamex
• Nutscheibe für P-System • Fräsdorn
• Spannzange
+ Spanzangenfutter
ISO30
• Makropaket für NC-Hops
• Positionierstifte für
Clamex X- und Zeta-
Maschine
Türen
• Winkelaggregat
• Schlosskastenfräser
• Spannzange
+ Spannzangenfutter
ISO30
• erweiterter Spannbereich
der Spannzangen auf
60 mm Materialstärke
